FKQ系列氣動開關閥
更新時間:2019-05-10 11:22

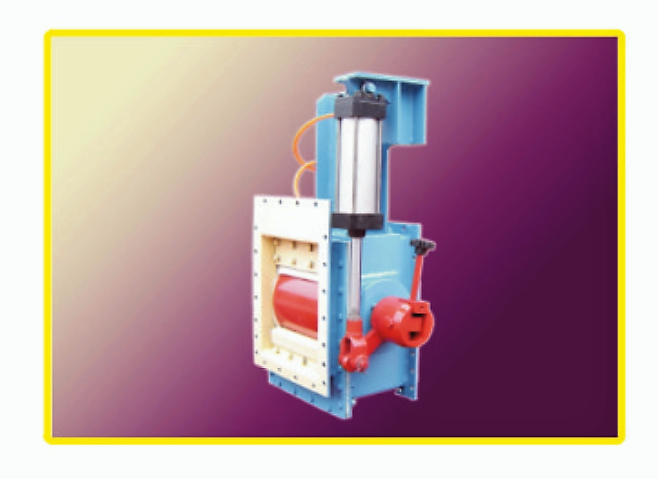

FKQ系列氣動開關閥
氣動開關閥主要由傳動機構、外殼、閥體和密封裝置等組成。氣動開關閥在粉狀或細粒松散物料空氣輸送系統中作開關之用,通常與電動流量控制閥串加配套使用。它借助傳動機構使閥處于全開或全閉狀態。為了得到適宜的開閉速度,可通過調節氣動元件上的節流閥實現流閥,供給氣缸用的壓縮空氣必須過濾清凈,引入充氣箱的低壓空氣通過透氣層,使進入殼體內的物料呈流態化狀態,并沿傾斜方向流出。在特殊情況下也可手動操作。
FKQ型氣動開關閥有關技術性能及外形尺寸見表21和圖29(執行機構為氣缸)。
表21 氣動開關閥技術參數
型號FKQ |
250 |
300 |
400 |
500 |
600 |
流量m³/h |
100 |
150 |
250 |
400 |
550 |
最大流通面積㎡ |
0.075 |
0.105 |
0.14 |
0.20 |
0.24 |
氣缸工作壓力Mpa |
≥0.5 |
≥0.5 |
≥0.5 |
≥0.5 |
≥0.5 |
耗氣量m³/min |
0.11 |
0.15 |
0.21 |
0.32 |
0.39 |
氣缸型號 |
QGBQ80-200MT4 |
QGBQ80-200MT4 |
QGBQ125-200MT4 |
